01. | 床身,立柱和主軸頭均采用對稱式設計。 |
02. | 滾珠絲桿和導軌采用油脂潤滑,自動潤滑系統油脂用量經濟環保。 |
03. | KIWA可以提供自動液壓或者氣動夾具系統和柔性操作臂。 |
04. | KIWA提供刀具管理功能,標準配置包括刀具偏置和刀具壽命。 |

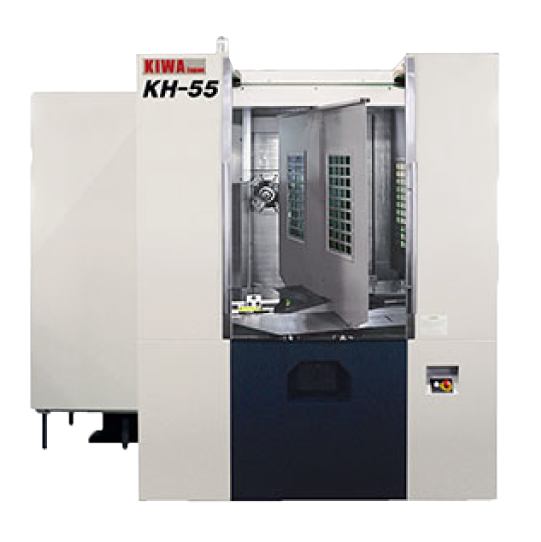

| 項目 | KH55 | ||
| 工作范圍 | 行程(X/Y/Z) | 800/800/800 mm | |
| 主軸中心至工作臺表面距離 | 100-900 mm | ||
| 主軸軸端至工作臺中心距離 | 100-900 mm | ||
| 地面至工作臺面距離 | 1,050 mm | ||
| 主軸 | 主軸錐度 | 7/24 Taper No. 50 | |
| 主軸最高轉速 | 10,000min-1(OP.6,000min-1) | ||
| 主軸功率 | 35KW | ||
| 工作臺 | 工作臺尺寸 | 500 x 500 mm | |
| 臺面承重 | 750kg | ||
| 臺面形狀 | 25-M16 P=100mm(OP.630mm臺面 P=125mm) | ||
| 最大工件尺寸 | φ900x1,000mm | ||
| 刀庫 | 換刀形式 | 固定刀套 | |
| 刀柄形式 | BT50 | ||
| 刀具容量 | 40T(OP.60/120T) | ||
| 最大刀具直徑(相鄰滿/空) | φ125mm/φ250mm | ||
| 最大刀具長度 | 500mm | ||
| 最大刀具重量 | 20kg | ||
| 換刀時間 T-T/C-C | 1.8/3.8 | ||
| 移動速度 | 快移速度(X/Y/Z軸) | 60,000mm/min | |
| 進給速度(X/Y/Z軸) | 30,000mm/min | ||
| 加速度(X/Y/Z軸) | 0.72/0.6/0.72 G | ||
| 尺寸 | 占地面積(不含排屑器) | 5,683 x 3,006 mm | |
| 機床重量 | 14,000kg | ||
| 控制系統 | FANUC 31i-A | ||
